Az emberek gyakran kérdezik: Mi az MS tömítőanyag? Pontosan miben különbözik a szilikon tömítőanyagtól?
1. Az MS tömítőanyag kémiai szerkezete és előállítása

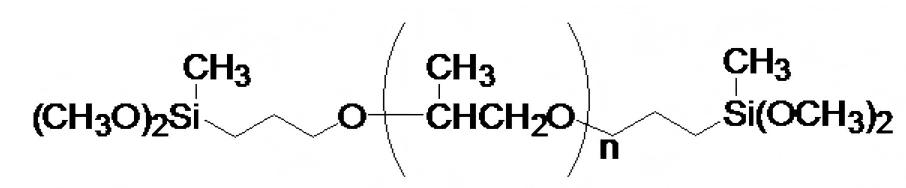

Valójában az „MS” a „módosított szilikon” (konkrétan szilánnal módosított poliéter) rövidítése. Ez egyfajta prepolimer, amely poliéter vázat és hidrolizálható sziloxán végcsoportokat tartalmaz; molekulaszerkezetét az alábbi ábra mutatja.

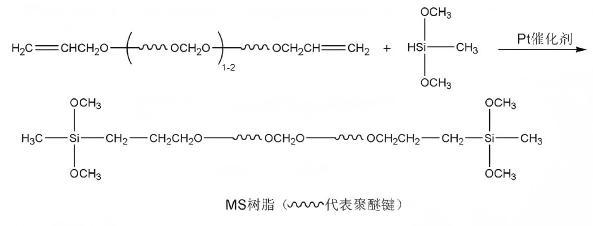

A fent említett prepolimer előállításához a kritikus lépés először egy nagy molekulatömegű diallil-poliéter-poliol szintetizálása. Ezt követően egy szilánnal módosított poliéter (MS) gyantát állítanak elő a metil-dimetoxi-szilán (MDMS) és a nagy molekulatömegű diallil-poliéter-poliol közötti hidroszililezési reakcióval, katalizátor jelenlétében, amint az az alábbi ábrán látható:
2. Az MS Sealant kikeményedési mechanizmusa

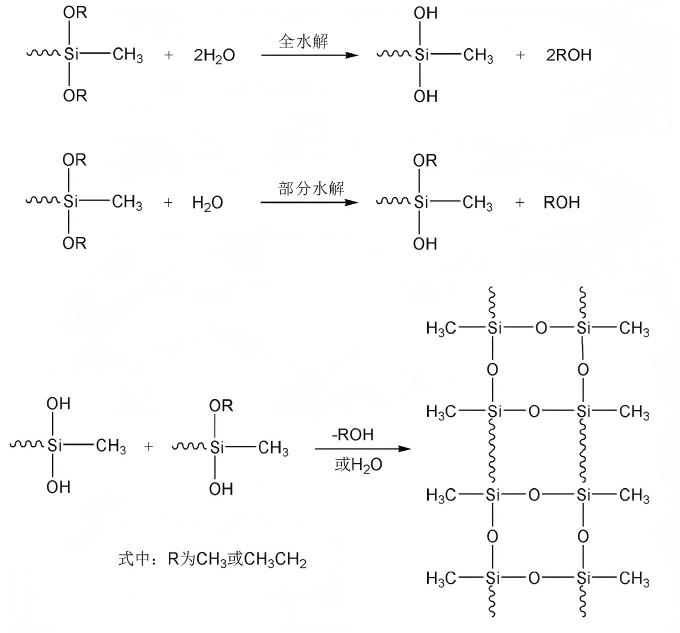

Az egykomponensű MS tömítőanyag kikeményedési mechanizmusa nedvesség hatására térhálósodik, hasonlóan az egykomponensű szilikon tömítőanyagéhoz. Szobahőmérsékleten, a nedvesség és a katalizátor együttes hatására, a polimerláncok végén lévő sziloxáncsoportok először hidrolízisen mennek keresztül, és szilanolcsoportokat (Si-OH) képeznek. Ezt követően kondenzációs reakciók mennek végbe – akár két Si-OH csoport, akár egy Si-OH csoport és egy Si-OR csoport között – víz vagy alkohol szabadul fel, és Si-O-Si kötések képződnek; ez molekuláris térhálósodást eredményez, amely egy háromdimenziós hálózati szerkezetű elasztomert hoz létre.
3. Az MS Sealants jellemzői
Molekulaszerkezete alapján az MS tömítőanyag polimer váza jelentősen eltér a szilikon tömítőanyagétól; a poliszulfid, szilikon és poliuretán tömítőanyagok után kifejlesztett építőipari tömítőanyagok új generációját képviseli.
A poliszulfid tömítőanyagok fokozatosan kiesnek az ipari felhasználásból a lassú, alacsony hőmérsékleten történő kikeményedés, az öregedési és keményedési hajlam, a gyenge tartósság és az erős, szúrós szag miatt.
A poliuretán tömítőanyagokat (elsősorban ipari alkalmazásokban használják) nagy szilárdság, szakítószilárdság, rugalmasság, kopásállóság, átszúrásállóság, valamint olaj- és vegyi korrózióállóság jellemzi. A hagyományos poliuretán tömítőanyagok azonban gyakran tartalmaznak szabad izocianátokat, amelyek az alkalmazás során irritáló szagokat bocsátanak ki, és egészségügyi kockázatot jelentenek; továbbá a térhálósodás során felszabaduló szén-dioxid buborékok kialakulásához vezethet, ami veszélyezteti a tömítőanyag megjelenését és mechanikai tulajdonságait.
A szilikon tömítőanyagok (amelyek a piacon kapható üveg- és függönyfal-tömítőanyagok többségét teszik ki) gyors kikeményedést, buborékmentességet, erős tapadást a nem porózus felületekhez, kiváló hő-, pára- és öregedésállóságot, valamint jó tárolási stabilitást biztosítanak. Mindazonáltal alacsony szakítószilárdságtól és gyenge átszúrásállóságtól szenvednek; Ezenkívül a tömítőréteg hajlamos az olajos váladékozásra, amely beszennyezheti a betont, a követ és más dekorációs anyagokat, ami rossz esztétikát és nem festhető át.
Az MS tömítőanyag egyesíti a szilikon és poliuretán tömítőanyagok legtöbb előnyét, és kiemelkedő általános teljesítményt nyújt:
1) Széles hordozótapadás: A szilil-végződésű poliéterek alacsony felületi energiája és nagy permeabilitása miatt az anyag kiváló nedvesítőképességet mutat a legtöbb szervetlen, fém és műanyag felületen, ami erős tapadást eredményez.
2) Környezetbarátság: A szilánnal módosított poliéterek hosszú láncú szerkezettel rendelkeznek, szililoxi-végződésű poliétercsoportokkal; a poliuretán tömítőanyagokkal ellentétben nem tartalmaznak mérgező izocianát csoportokat vagy szabad izocianátokat. Alacsony viszkozitásuk és kiváló megmunkálhatóságuk miatt nem igényelnek szerves oldószereket a feldolgozási jellemzők beállításához, ami nagyon alacsony illékony szerves vegyület (VOC) tartalommal jár.
3) Festhetőség: A szabványos szilikon tömítőanyagok nem festhetők vagy színezhetők felhordás után – a színeket előzetesen egyedileg kell elkészíteni –, míg a szilánnal módosított poliéter tömítőanyagok festhetők, így kiváló festhetőséget biztosítanak.
4) Kiváló foltállóság a szilikonhoz képest: Nem bocsátanak ki olajos molekulákat, amelyek megfestik az épület felületeit vagy a hézagokat, így hosszú távon megőrzik az épület esztétikai megjelenését. Ezzel szemben a szilikon tömítőanyagok kis molekulákat bocsáthatnak ki, amelyek esővízzel és porral kombinálva makacs foltokat képeznek az épület külső felületén.
5) Kiváló időjárásállóság a poliuretánhoz képest: Az anyag háromdimenziós, térhálósított hálózati szerkezete Si-O-Si kémiai kötésekből és rugalmas poliéter szegmensekből áll. Az Si-O-Si kötések kiváló öregedés- és időjárásállóságot biztosítanak, míg a rugalmas poliéter szegmensek jó rugalmasságot és nagy nyúlást biztosítanak.
